结构图

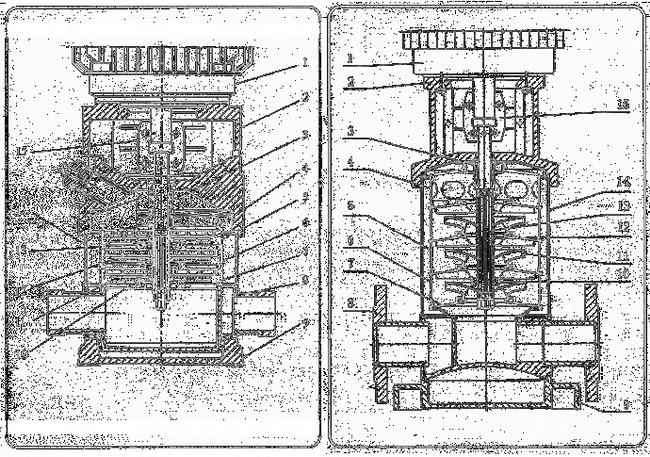

CDLF型轻型不锈钢立式多级泵结构图：

序号	名称	材料	序号	名称	材料
1	电机		2	泵头	铸铁ASTM25B
3	机械密封		4	出水导叶	不锈钢AISI304
5	支撑导叶	不锈钢AISI304	6	导叶	不锈钢AISI304
7	导流器	不锈钢AISI304	8	进出水段	不锈钢AISI304
9	底座	铸铁ASTM25B	10	轴承	碳化钨
11	叶轮	不锈钢AISI304	12	轴	不锈钢AISI316
13	叶轮隔套	不锈钢AISI304	14	耐压筒	不锈钢AISI304
15	联轴器	碳钢		零部件	氟橡胶、橡胶
